Kleiner Funkmast
- , Von Paul Waite
- 10 min Lesezeit
Kleinzellenmasten (Small Cell Towers) sind Mobilfunk-Basisstationen mit geringer Leistung und kurzer Reichweite, die dazu dienen, 4G-LTE- und 5G-Netze in Städten, auf Campusgeländen, an Veranstaltungsorten und in Unternehmen zu verdichten. Im Gegensatz zu herkömmlichen Makrozellen, die das Stadtbild dominieren, arbeiten diese kompakten Installationen auf Straßenebene – montiert an Versorgungsstangen, Ampeln, Gebäudefassaden und anderer bestehender Infrastruktur. Für Mobilfunknetzbetreiber, die mit einer exponentiellen Datennachfrage konfrontiert sind, sind Kleinzelleneinsätze entscheidend geworden, um eine verbesserte mobile Breitbandversorgung dort zu gewährleisten, wo die Makroabdeckung allein nicht ausreicht.

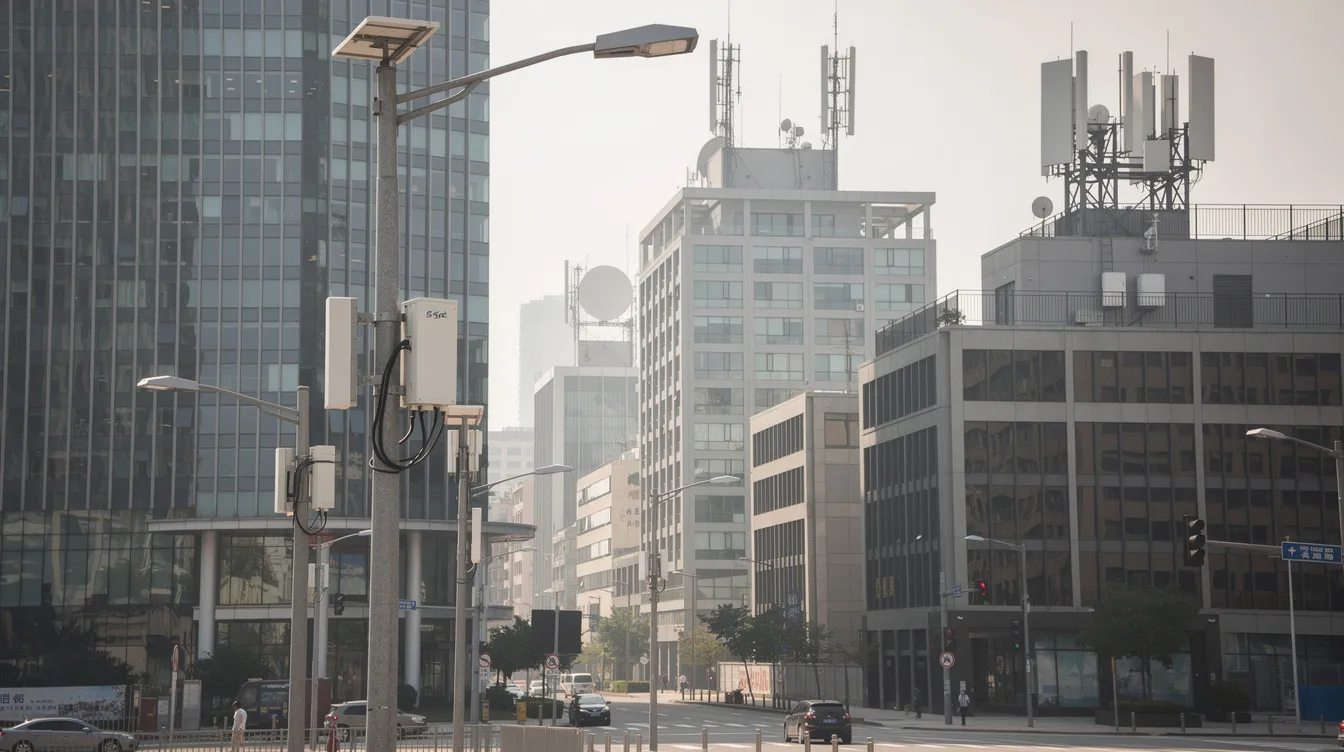

Ein Kleinzellenmast bezieht sich typischerweise auf Mast- oder Straßenebene-Installationen, die integrierte Funkgeräte und Antennen beherbergen, nicht auf vollständige Makromasten. Diese Einheiten senden mit Leistungsstufen von 250 mW bis etwa 5 W und bieten eine Abdeckung von einigen zehn Metern in Innenräumen bis zu etwa 2 km in ländlichen Mikrozellenanwendungen. Ihre Fähigkeit, sich in die städtische Infrastruktur einzufügen – oft mit pizzakartongroßen Geräten verglichen – ermöglicht den Einsatz ohne strukturelle Verstärkung oder umfangreiche Genehmigungsverfahren.
Kleinzellenmasten ergänzen traditionelle Makrozellen, indem sie die Netzwerkkapazität und die spektrale Effizienz in stark frequentierten oder schwer erreichbaren Orten verbessern. Sie entlasten überlastete Makrostandorte, verbessern die Abdeckung in Gebäuden und Straßenschluchten und unterstützen mehr Nutzer pro Quadratmeter. Dieser Artikel richtet sich an Telekommunikationsfachleute – RAN-Planer, OSS/BSS-Ingenieure, Mastenbesitzer und Unternehmensnetzwerkteams – und beleuchtet Einsatzüberlegungen, die Integration in die Netzwerkarchitektur und betriebliche Herausforderungen.
Kleinzellen vs. Makrozellen
Das Verständnis der Unterscheidung zwischen Makrozellen und Kleinzellen ist grundlegend für die Planung der Netzwerkarchitektur. Makrozellen sind 20–80 Meter hohe Gitter- oder Monopolstrukturen, während Kleinzellen als Straßenmöbel auf 4–15 Metern Höhe oder als Indoor-Knoten auf Deckenebene arbeiten.
Wesentliche Unterschiede sind:
-
Abdeckungsradius: Makrozellen decken große Gebiete von 1–5 km ab; Kleinzellen füllen kleinere Bereiche von 10 Metern bis 2 km
-
Kapazität pro Zelle: Makrozellen verarbeiten Tausende von gleichzeitigen Benutzern über Sektoren hinweg; Kleinzellen priorisieren den Durchsatz pro Quadratmeter für Dutzende bis Hunderte von Benutzern
-
Stromverbrauch: Makrostandorte verbrauchen Zehn Kilowatt; Kleinzellen ziehen unter 5W pro Knoten
-
Standortgröße: Makrozellen erfordern dediziertes Land und umfangreiche Bebauungspläne; Kleinzellen integrieren sich in bestehende Infrastruktur
-
Einsatzdichte: Makrozellen alle 1–5 km gegenüber Kleinzellen alle 100–300 m in dichten städtischen Gebieten
Kleinzellen entlasten stark frequentierte Hotspots, reduzieren Engpässe und verbessern KPIs wie Durchsatz, Latenz und Ausfallraten von Funkverbindungen. Europäische Betreiber, die Picocells an Straßenmasten einsetzen, haben eine Reduzierung der RLF (Radio Link Failure) um 40 % in Stadtzentren gemeldet.
Beide Schichten bleiben in einem heterogenen Netz unerlässlich. Makrozellen bieten eine großflächige Mobilfunkabdeckung entlang von Autobahnen und in großen Gebieten, während Kleinzellen eine lokale hohe Kapazität liefern und die Durchdringung der Abdeckung verbessern. Beispiele aus der Praxis sind die Makroabdeckung auf Autobahnen im Vergleich zu Kleinzellen, die um Stadien, Verkehrsknotenpunkte und Straßenschluchten gruppiert sind, wo Signale zwischen hohen Gebäuden hin- und herprallen.
Arten von Kleinzellen (Femtozellen, Picozellen, Mikrohzellen)
Die drei primären RAN-Kleinzellenklassifizierungen – Femtozellen, Picozellen und Mikrohzellen – unterscheiden sich in Leistung, Abdeckung und Benutzerlast. In der Praxis werden Mikrohzellen und Picozellen typischerweise an Masten und Stadtmöbeln als Outdoor-Abdeckungslösungen eingesetzt.
Alle Arten von Kleinzellen können 4G LTE, LTE-A und 5G NR (FR1 und manchmal FR2) unterstützen, je nach Hardware und Bandplanung. Sie können auf lizenziertem Spektrum, geteiltem Spektrum oder CBRS-Zuweisungen betrieben werden. Netzwerktechniker wählen den Typ basierend auf den Anforderungen an die Abdeckungsfläche, den Bedürfnissen gleichzeitiger Benutzer und der Verfügbarkeit des Backhauls.
Mikrozellen
Mikrozellen stellen die größten Kleinzellen dar, die typischerweise im Freien an Masten, Gebäudewänden oder niedrigen Masten in Höhen von 6–20 m installiert werden. Die Abdeckung reicht bis zu 2–2,5 km in offenen oder vorstädtischen Gebieten und komprimiert sich oft auf wenige hundert Meter in dichten Städten. Sie unterstützen Hunderte von aktiven Benutzern, abhängig von der Spektrumskonfiguration.
Leistungspegel und Antennen nähern sich den Fähigkeiten von Makro-RRU/RRH an, jedoch mit reduzierter EIRP und eingeschränkten Bebauungsplänen. Mikrozellen erweitern häufig die Abdeckung entlang belebter Stadtstraßen, Universitätsgeländen und Industrieparks, wo vollständige Makrozellenstandorte unpraktisch sind oder auf Widerstand der Gemeinde stoßen.
Picozellen
Picozellen decken typischerweise ein einzelnes Gebäude, eine Halle oder eine Etage mit einem Radius von bis zu etwa 250 m ab und unterstützen einige Dutzend aktive Nutzer. Sie werden über eine kabelgebundene Glasfaser- oder Ethernet-Backhaul-Verbindung angeschlossen und werden häufig in Einkaufszentren, Krankenhäusern, Bürogebäuden und Flughäfen eingesetzt.
Indoor-Kleinzellen können an Decken, Wänden oder Indoor-Masten als Teil von Unternehmenssystemen montiert werden, die von zentralisierten SON/EMS-Plattformen gesteuert werden. Picozellen an städtischen Straßenmöbeln – kurze Masten, Bushaltestellen – schließen Abdeckungslücken im Freien und verbessern die Uplink-Leistung auf Fußgängerebene.
Femtozellen
Femtozellen sind sehr stromsparende Plug-and-Play-Basisstationen, die 10–50 m abdecken und für Privathaushalte, kleine Büros oder kleine Wohn- und Einzelhandelsstandorte konzipiert sind. Sie verbinden sich über bestehende Breitbandinfrastrukturen (DSL, Kabel, Glasfaserkabel), wobei der Datenverkehr im Kernnetz des Mobilfunknetzbetreibers verankert ist.
Viele Betreiber haben zwischen 2018 und 2022 ihre Femtozellen-Programme für Privathaushalte eingestellt und stattdessen Wi-Fi Calling und die Makroverdichtung bevorzugt. Allerdings bestehen Femto-ähnliche Lösungen für Unternehmen für sichere IoT-Anwendungen weiterhin. Historisch gesehen haben Femtozellen dazu beigetragen, den mobilen Datenverkehr in Innenräumen zu entlasten, obwohl sie in den aktuellen 5G-Kleinzellen-Diskussionen weniger zentral sind.
Funktionsweise von Kleinzellen im RAN-Architektur
Kleinzellenmasten fungieren als integrale Bestandteile des RAN eines Betreibers und verbinden die Endgeräte über Fronthaul, Midhaul oder Backhaul mittels Glasfaser, Mikrowelle oder Ethernet mit dem Kernnetz. Sie dienen als Remote Radio Units, die die Zugangsebene mit der zentralisierten Verarbeitung verbinden.
Die Hauptkomponenten eines typischen Kleinzellenmastes umfassen:
-
Integriertes Funkgerät (oder separate RU)
-
Panel- oder Rundstrahlantennen
-
Stromversorgung mit optionaler Batteriepufferung
-
Backhaul-Terminierungsequipment
Fortschrittliche Techniken wie Carrier Aggregation, Massive MIMO (bis zu 64T64R im Sub-6-GHz-Bereich) und Beamforming erhöhen die spektrale Effizienz und verbessern die Abdeckung in Innenräumen. Betreiber können 5G-Kleinzellen im Non-Standalone (NSA)-Modus, verankert an LTE-Makrozellen, für eine schnelle Einführung bereitstellen, oder im Standalone (SA)-Modus mit direkter 5G-Kernnetzkonnektivität für native Slicing-Funktionen.
Wichtige 3GPP-Releases, die für Kleinzellen relevant sind, umfassen Release 15 für das erste 5G NR, Releases 16–17 für URLLC- und mMIMO-Verbesserungen sowie Release 18, das sich mit AI-gesteuerter Interferenzminderung befasst. Die Koordination mit Makrozellen erfolgt über eICIC/FeICIC, CoMP und SON-Algorithmen, die Interferenz- und Nachbarbeziehungen verwalten – wodurch eine Interferenzreduzierung von 20–30 dB in dichten Piloten erreicht wird.
Einsatzszenarien für Kleinzellen
Betreiber setzen Kleinzellen dort ein, wo Makro-Abdeckung besteht, aber Kapazität, Indoor-Signal oder Latenz-KPIs unzureichend sind. Neue Kleinzellen adressieren spezifische Abdeckungs- und Kapazitätslücken, die Makrozellen nicht wirtschaftlich lösen können.
Häufige Einsatzszenarien umfassen:
-
Dichte Stadtzentren: C-Band/3,5 GHz Kleinzellen alle 150 m auf Straßenniveau
-
Sportstadien: mmWave-Cluster an 10 m hohen Masten, die über 50.000 Fans mit schnellen Geschwindigkeiten versorgen
-
Verkehrsknotenpunkte: CBRS-Picozellen auf 8 m Höhe für Konnektivität mit geringer Latenz in Flughäfen und Bahnhöfen
-
Universitätsgelände: Mikrohzellen auf 15 m Höhe, die IoT- und Datenabdeckung unterstützen
-
Industriegebiete: Private 5G-Cluster für Automatisierung und andere Dienste
Sichtlinie, Bebauung und Vegetation sowie Straßenschluchteneffekte beeinflussen Platzierungsentscheidungen stark. Die Zusammenarbeit mit Kommunen und Versorgungsunternehmen erweist sich als essenziell für Mastzugang, Stromanschlüsse und Ästhetik – einschließlich verdeckter Antennen und Farbanpassung, um den Gemeinschaftsstandards zu entsprechen.
Indoor- und Campus-Bereitstellungen
Indoor-Kleinzellenlösungen dienen Unternehmencampus, Krankenhäusern, Flughäfen und Fertigungsanlagen als Multi-Node-Cluster, die von zentralisierten Controllern oder Kleinzellen-Gateways gesteuert werden. Diese Systeme erweitern die drahtlosen Funktionen innerhalb komplexer Strukturen.
Indoor-Implementierungen können die Form von Decken- oder Wandknoten annehmen, die über Ethernet oder Glasfaser mit lokalen Aggregationspunkten verbunden sind. Technische Anforderungen umfassen nahtloses Handover an Makroschichten, Integration mit vorhandenen DAS und strenge SLAs für Durchsatz und Latenz für Unternehmensanwendungen.
Für private 4G/5G-Netze können Unternehmen Kleinzellen besitzen, während sie Spektrum leasen (CBRS PAL/GAA in den USA) oder mit einem MNO zusammenarbeiten – was dedizierte hohe Datenraten für Smart-City-Anwendungen, Industrieautomation und zukünftige Innovationen ermöglicht.
Backhaul und Fronthaul für Kleinzellen
Ein robuster Backhaul wird oft zum limitierenden Faktor für die Skalierung von Kleinzellen-Bereitstellungen, insbesondere in älteren Stadtgebieten ohne Glasfaserinfrastruktur.
Gängige Backhaul-Optionen sind:
-
Glasfaser bis zum Mast (bevorzugt für 1–10 Gbit/s Durchsatz)
-
Mikrowellenverbindungen in lizenzierten Bändern
-
Millimeterwellen-Punkt-zu-Punkt oder Punkt-zu-Mehrpunkt
-
Kabel-Ethernet, wo verfügbar
-
Integriertes Zugangs-Backhaul (IAB) für drahtlose mmWave-Relais
Technische Einschränkungen erfordern mindestens 1 Gbit/s für 4G und bis zu 10 Gbit/s für 5G, eine Latenzzeit im Sub-Millisekundenbereich, PTP/SyncE-Synchronisierung und Redundanz für kritische Standorte. C-RAN- oder O-RAN-Architekturen zentralisieren die Basisbandverarbeitung und nutzen Fronthaul zu DU/CU-Pools mit Glasfaser-Entfernungsbegrenzungen von etwa 20 km.
Die Federal Communications Commission hat Richtlinien zur Erleichterung von Kleinzellen-Implementierungen erlassen, aber das Verlegen neuer Glasfaserkabel in dichten Städten kostet über 100.000 US-Dollar pro Kilometer – was trotz Interferenzempfindlichkeit einen drahtlosen Backhaul attraktiv macht.
Vorteile von Kleinzellen für Betreiber und Unternehmen
Kleinzellen spielen eine entscheidende Rolle bei der RAN-Optimierung, der Verbesserung des Kundenerlebnisses und der Monetarisierung in Mobilfunknetzarchitekturen.
Wichtige Vorteile für den Betreiber sind:
-
4–10-fache Erhöhung der Kapazität pro Quadratmeter
-
Verbesserte Indoor- und Outdoor-Abdeckung
-
Bessere QoS: 500 Mbit/s im Durchschnitt, Latenz unter 5 ms
-
Verbesserte Randabdeckung in Straßenschluchten
Kleinzellen ermöglichen neue Einnahmequellen durch Premium-Unternehmens-SLAs, Smart-City-Anwendungen (vernetzte Ampeln, CCTV, öffentliches WLAN-Offloading) und Veranstaltungsort-Konnektivität. Die Bereitstellungen von Verizon rund um NFL-Veranstaltungsorte erhöhten die Geschwindigkeiten am Veranstaltungstag um 300 %, was die technologischen Auswirkungen auf das Kundenerlebnis verdeutlicht.
Die Unterstützung von 4K/8K-Live-Streaming, AR/VR-Anwendungen, Echtzeit-Industrieautomation und dichten IoT-Bereitstellungen wird mit der richtigen Verdichtung machbar. Betriebliche Vorteile umfassen modulare Kapazitätserweiterungen, 30–50 % Makro-Layer-Offload, granulare Verkehrssteuerung und 40 % Energieeinsparungen durch dynamische Schlafmodi.
Herausforderungen: Interferenzen, Zoneneinteilung und Betrieb
Kleinzellen bringen trotz ihrer Vorteile Planungs- und Betriebs komplexität mit sich. Mehrere Anbieter und Betreiber müssen sich sorgfältig abstimmen.
HF-Herausforderungen umfassen Gleichkanalinterferenzen mit Makrozellen, die eine genaue PCI-, EARFCN/NRARFCN- und Nachbarlistenplanung sowie eine sorgfältige Leistungs-/Neigungsoptimierung erfordern. FeICIC- und CoMP-Koordination werden im großen Maßstab unerlässlich.
Die Herausforderungen bei der Standortakquise bleiben erheblich:
-
Kommunale Genehmigungsverfahren dauern 6–18 Monate
-
Ästhetische Anforderungen und Dokumentation zur EMF-Konformität
-
Probleme der öffentlichen Wahrnehmung und NIMBYismus
Die betriebliche Skalierung von Dutzenden auf Tausende von Knoten pro Stadt erfordert automatisierte Bereitstellung, Zero-Touch-Bereitstellung, SON-Tools und zentralisiertes Leistungsmonitoring. Leistungs- und Platzbeschränkungen an bestehenden Masten umfassen 50 kg Lastgrenzen, Windlastberechnungen und Sicherheitsabstände für elektrische Arbeiten.
Kleinzellen und die 5G-Entwicklung
Die Leistungsziele von 5G – Gbps-Datenraten, massive IoT-Unterstützung und URLLC – bleiben allein mit Makrostandorten unerreichbar, was dichte Kleinzellen zu einer strategischen Notwendigkeit für das mobile Verkehrswachstum macht. Hochfrequenzbänder erfordern eine Nähe zu den Benutzern, die nur die Infrastruktur auf Straßenebene bieten kann.
Konkrete 5G-Anwendungsfälle, die auf Kleinzellen basieren, umfassen mmWave-Hotspots in Stadien (26/39 GHz), C-Band-Infill (3,7–4,2 GHz) für städtische Midband-Abdeckung und deterministische Zonen mit geringer Latenz für die industrielle Automatisierung. Network Slicing und private 5G-Netze nutzen Kleinzellen, um die Leistung für die Fertigungs-, Logistik-, Gesundheits- und öffentliche Sicherheitsbranche zu gewährleisten.
O-RAN- und vRAN-Trends ermöglichen Multi-Vendor-Kleinzellen-Implementierungen mit flexibler Skalierung auf COTS-Hardware am Edge. Die Anforderungen an die Internetkonnektivität beschleunigen sich weiter. Die Bereitstellungen werden voraussichtlich bis 2030 jährlich um 20–30 % steigen, angetrieben durch ein globales Verkehrswachstum von über 100 EB/Monat, Spektrumsrefarming und Smart-City-Initiativen, die eine allgegenwärtige Konnektivität in Städten weltweit erfordern.
